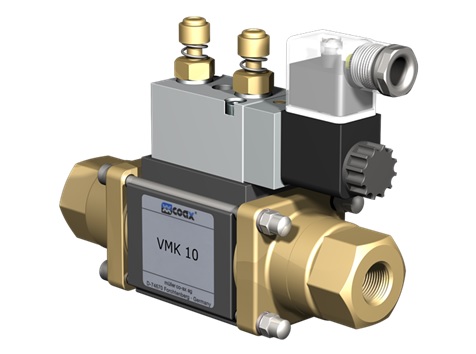

Coax VMK 10
ulkoisesti ohjattu 2/2-koaksiaaliventtiili
10 mm / kierre / 0 – 100 bar / 2,5 m3/h
Kuvaus
ominaisuudet
| liitännät | kierteet G 1/4 – G 3/4 |
| toiminto | NC |
| painealue | 0-16 / 0-40 / 0-64 / 0-100 bar |
| KV-arvo | 2,5 (>64 bar = 2,1) m³/h |
| väliaine | kaasut nesteet korkea viskositeetti rasvamaiset liimat epäpuhtaat |
| virtaussuunta | A -> B kuten merkitty |
| sykliaika | 680 1/min |
| kytkentäaika | avautuminen 30-3000 ms sulkeutuminen 50-3000 ms |
| väliaineen lämpötila | 60 °C suoraan asennettu ohjausventtiili |
| ulkoinen lämpötila | 50 °C suoraan asennettu ohjausventtiili |
| paino | 1,7 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| suojaus | IP65 (P54) DIN 40 050 |
| tehollinen suhteellinen käyttöaika | ED 100% |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
