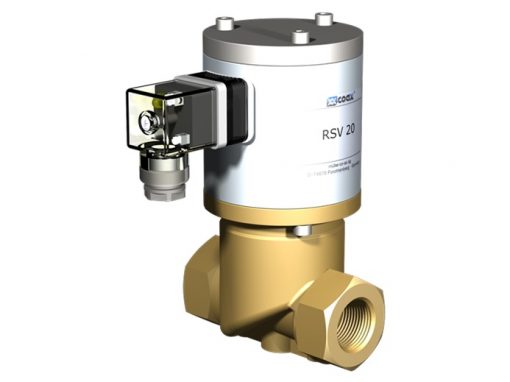

Coax RSV 20 magneettiventtiili
magneettiventtiili
20 mm / kierre / 0 – 10 bar / 6,8 m3/h
Kuvaus
ominaisuudet
| liitännät | kierteet G 3/4 – G 1 |
| toiminto | NC |
| painealue | 0-10 bar |
| KV-arvo | 6,8 m³/h |
| väliaine | kaasut nesteet |
| virtaussuunta | A -> B kuten merkitty |
| sykliaika | 140 1/min |
| kytkentäaika | avautuminen 120 ms sulkeutuminen 160 ms |
| väliaineen lämpötila | DC -10 °C — +80 °C AC -10 °C — +80 °C |
| ulkoinen lämpötila | DC -10 °C — +80 °C AC -10 °C — +80 °C |
| paino | 4,0 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| toiminta | DC tasavirtakela AC tasavirtakela integroidulla tasasuuntaajalla |
| eristysluokka | H 180 °C |
| suojaus | IP65 |
| tehollinen suhteellinen käyttöaika | ED 100% |
| liitännät | pistoke DIN EN 175301-803, muoto A, 4 asentoa x 90°, kaapelin halkaisija 6-8 mm |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
