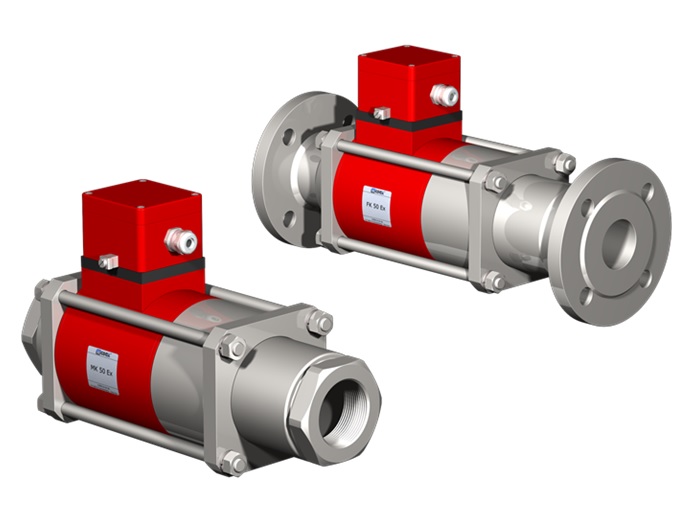

Coax MK / FK 50 Ex
sertifioitu venttiili
50 mm / kierre, laippa / 0 – 16 bar / 28 m3/h
Kuvaus
ominaisuudet
| liitännät | kierteet G 2 laipat PN 16 |
| toiminto | NC |
| painealue | 0 – 16 bar |
| KV-arvo | 28,2 m³/h |
| väliaine | kaasut nesteet korkea viskositeetti rasvamaiset epäpuhtaat |
| virtaussuunta | A -> B kuten merkitty |
| sykliaika | 40 1/min |
| kytkentäaika | avautuminen 400 ms sulkeutuminen 400 ms |
| väliaineen lämpötila | DC -20 °C — +40 °C AC -20 °C — +40 °C |
| ulkoinen lämpötila | DC -20 °C — +40 °C AC -20 °C — +40 °C |
| paino | MK 25,5 kg FK 31,0 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| toiminta | DC tasavirtakela AC tasavirtakela integroidulla tasasuuntaajalla |
| eristysluokka | H 180 °C |
| suojaus | IP65 |
| tehollinen suhteellinen käyttöaika | ED 100% |
| liitännät | M 16 x 1,5 liitäntäkotelo johdot |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
